Модуль захисту інвертора, EcoFlow, BLUETTI і т.д. від мережі 220В, Київська область

Перед оформленням УВАЖНО прочитайте як працює модуль. Це не АВР, а пристрій захисту з закладеним обмеженням потужності.

Ціна вказана тільки за модуль без вилок і коробки.

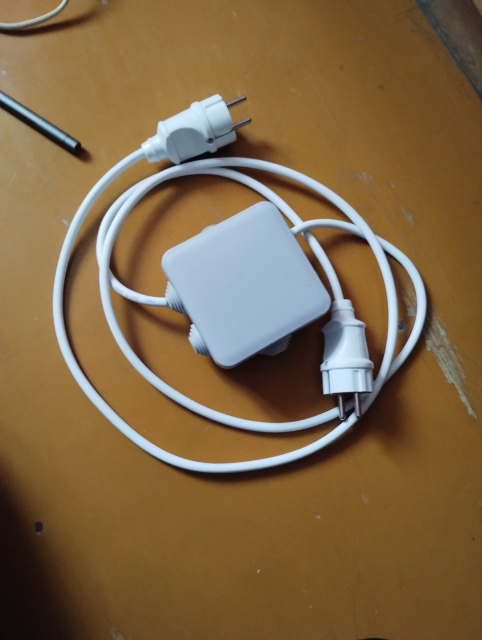

За додаткову оплату можлива збірка в корпусі з проводами і вилками.

Модуль захисту інвертора, EcoFlow, BLUETTI і т.д. від мережі 220В (від зустрічного струму мережі).

Відеоогляд:
youtu.be/YM9vVd6uDVc

Цей модуль призначений для захисту інвертора чи зарядної станції та індикації наявності напруги при використанні проводу «Вилка-Вилка» і робить такий провід трохи безпечнішим. Модуля захисту в більшості достатньо для живлення одночасно Wi-Fi роутера, котла, холодильника, освітлення, телевізора чи ноутбука і комфортно перечекати відключення електроенергії.

Цей модуль є крайнім варіантом захисту, коли ну взагалі нема можливості встановити на вводі автомат перемикання потужності чи автоматичний ввід резерву (АВР).

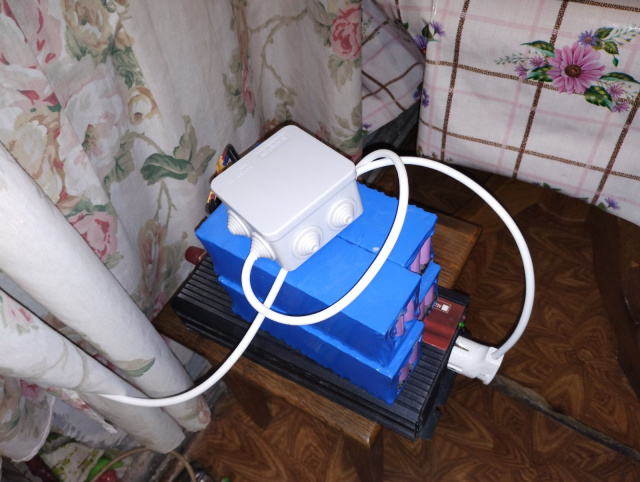

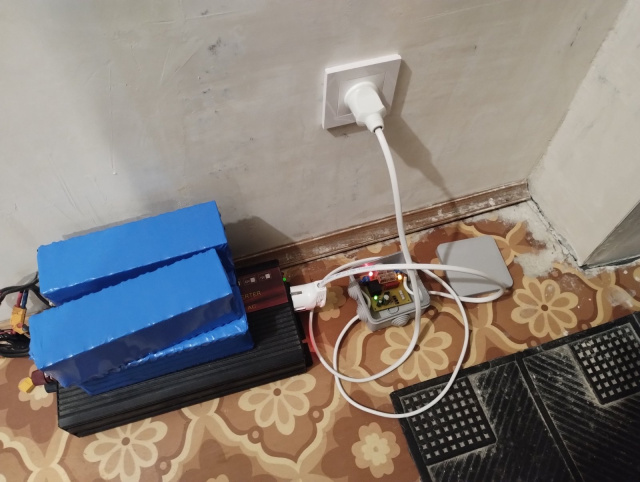

Включається модуль захисту в розрив по проводу 220В від інвертора чи зарядної станції до електромережі квартири чи будинку, між інвертором і мережею будинку, квартири чи іншого приміщення.

1. Модуль може захистити зарядну станцію чи інвертор від зустрічного струму.

Модуль побудований на принципі «де тонко - там і рветься», модуль є слабким місцем по струму при перевантаженнях і на цьому побудований захист.

Коли зустрічається струми інвертора і мережі і відбувається сильне зростання струму в електричному колі, то модуль є закладеним слабким місцем, яке перегоряє при перевищенні струму.

Тобто модуль має обмеження по максимальному струму у вигляді запобіжників з обмеженою уставкою по струму, і у випадку перевищення робочого струму запобіжники перегорають.

Для якісного спрацювання захисту інвертор чи зарядна станція повинні витримувати вдвічі більший струм, ніж модуль захисту.

Запобіжники треба підбирати на такий струм, щоб максимальна потужність модуля захисту була в два рази менша за максимальну потужності чи трохи нижча за номінальну потужність інвертора чи зарядної станції.

Формула потужності Р=U*I.

Запобіжники 5А, 220В * 5А = 1100Вт або 1,1кВт – це максимальна потужність модуля захисту, яка буде добре працювати з інвертором чи зарядною станцією з номінальною потужністю не менше 1,1кВт, або максимальною піковою потужність від 2кВт, що дуже підвищує спрацювання захисту від зустрічного струму. Запобіжники повинні бути найслабшим місцем по струму в схемі, бо якщо ж встановлена потужність модуля захисту (струм запобіжників) буде більшою ніж потужність інвертора чи зарядної станції, то 100% згорить зарядна станція чи інвертор як найслабше по струму місце в схемі.

Якщо ж інвертор чи зарядна станція мають меншу потужність чи там встановлені підроблені чи браковані силові транзистори на менші струми, ніж заявлено, то модуль захисту може не спрацювати.

Від зустрічного струму цей модуль рятує, але бувають ситуації, коли запобіжники НЕ ГАРАНТУЮТЬ захист на 100%, коли на працюючий інвертор чи зарядну станцію прилетить зустрічна напруга з міської електромережі 220В (не правильно підібрані запобіжники, перенапруга мережі, підроблені силові транзистори з меншими робочими струмами в інверторі, та інші фактори). Але навіть у тяжких випадках модуль захисту мінімізує пошкодження вартісного обладнання.

2. Також на модулі є два запобіжники, один на фазу і один на нуль для захисту від перевантаження виходу інвертора чи зарядної станції. У випадку перевантаження запобіжник чи обидва запобіжники перегорають, схема на платі втрачає живлення або провідність струму через модуль захисту.

3. Також цей модуль працює як вимикач, коли інвертор чи зарядна станція не працюють, але при цьому лишаються підключеним до мережі 220В будинку, квартири чи іншого приміщення, то без захисту при появі міської зазвичай напруги можуть пробиватися вихідні каскади підключеного інвертора чи зарядної станції. Модуль розриває електричне коло, коли інвертор чи зарядна станція не працює і робить трохи безпечнішим провід підключення зарядної станції до мережі будинку чи квартири.

Також модуль показує наявність напруги на підключеному проводі.

Основні особливості роботи і індикації:

1. Інвертор чи зарядна станція підключається на ВХІД модуля, а на ВИХІД модуля підключається провід для підключення до мережі будинку, квартири чи іншого приміщення.

2. Якщо інвертор не підключений до акумулятора, то плата не отримує живлення и реле відключене, інвертор електрично від'єднаний по виходу від мережі будинку чи квартири.

3. Якщо інвертор не заживлений, але світиться ЧЕРВОНИЙ світлодіод на ВИХОДІ модуля захисту, то електромережа будинку заживлена від міської мережі - індикація наявності напруги міської і інвертор чи зарядну станцію в такому разі вмикати НЕ МОЖНА.

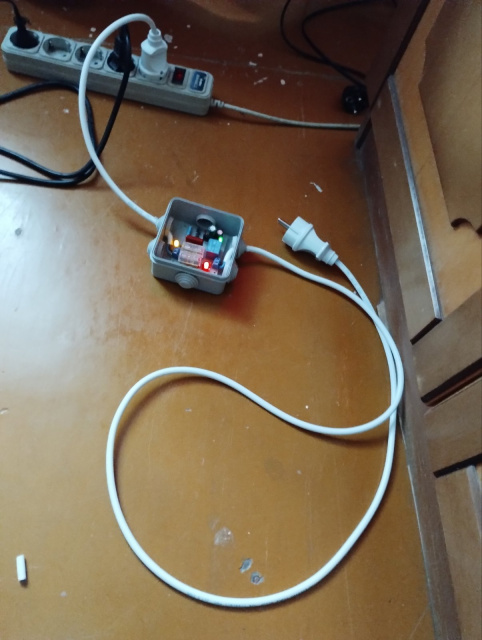

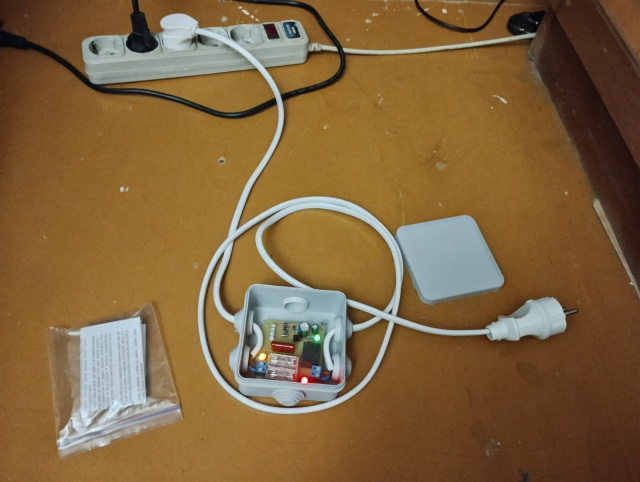

4. При вмиканні інвертора засвітиться ЖОВТИЙ світлодіод наявності напруги на ВХОДІ модуля захисту, і приблизно через 2-3 секунди спрацює реле і засвітиться ЗЕЛЕНИЙ світлодіод і напруга з’явиться на виході модуля захисту. Затримка спеціально зроблена, щоб був інвертор відразу не вмикався в мережу будинку і був час побачити індикатор наявності напруги від міської електромережі перед вмиканням, і додатково згадати чи відключені ввідні автомати.

Технічні характеристики:

Робоча напруга: 200 – 240В.

Номінальний струм: 6А. (1,3кВт)

Піковий не тривалий струм: 8А (1,7кВт).

Встановлені запобіжники 5А – еквівалентно потужності 1,1кВт.

За необхідності максимально модуль витримує до 1,7кВт - запобіжники на 8А.

Комплектація:
- Перевірений модуль;
- Запобіжники 5А 220В;

- Запобіжники 8А 220В;

- Інструкція.

Роблю я модулів не багато і кожен модуль тестується.
